Papvas de freio de turbina eólica - tecnologia, materiais e críticas operacionais
Introdução

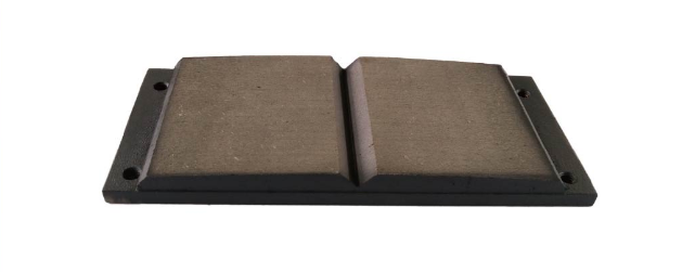

As pastilhas de freio da turbina eólica são componentes de segurança crítica da missão responsáveis por:
- Parada de emergência durante falhas de grade
- Manutenção de posição estacionada em tempestades
- Backup do sistema de afinação durante o ajuste da lâmina
Ao contrário dos freios automotivos, eles operam sob condições extremas: cargas variáveis (0-8.000 kN), oscilações de temperatura (-40 a 300 graus) e ciclos de manutenção de vários anos.
Tecnologias materiais comparadas
1. Almofadas de metal sinterizado
- Composição: Matriz de cobre/SN com cerâmica incorporada
- Vantagens: estável μ em temperaturas altas (250 graus +), 50, 000+ ciclos
- Limitações: ruído em temperaturas baixas, dependência de cobre
- Applications: Offshore, >Turbinas de 5MW
2. Pads compostos orgânicos
- Composição: fibras aramid + resinas fenólicas
- Vantagens: engajamento suave, baixo desgaste do rotor
- Limitações: desaparecer acima de 180 graus, sensibilidade à umidade
- Aplicações: sites onshore e de vento baixo

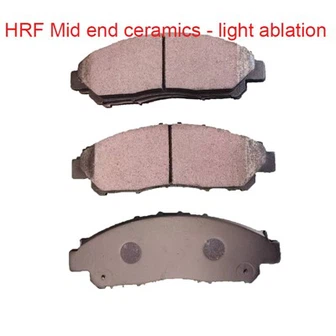

3.
- Composição: Partículas SiC na matriz de carbono
- Vantagens: absorção de umidade zero, desgaste de 0,01 mm/mwh
- Limitações: 3 × custo dos orgânicos, quebradiço no impacto
- Aplicações: Ambientes Desertos/Árticos
Evolução do design
- Gen 1 (1990s): blocos de amianto derivados de automóveis
- Gen 2 (2000s): Formulações semi-metálicas
- Gen 3 (2010s): compósitos específicos para aplicativos
- Gen 4 (presente): almofadas inteligentes com incorporado:
• Tags RFID para rastreabilidade
• Termopares para monitoramento em tempo real
• Medidores de tensão medindo a distribuição da força do grampo
Cenário de certificação
As pastilhas de freio requerem 7+ certificações:
1. Certificação do tipo: IEC 61400-22 (validação do projeto)
2. Segurança do material: conformidade de alcance/rohs
3. Desempenho: Teste do Dinamômetro por ISO 26867
4. Resistência ao fogo: UL 94 V-0 Classificação
5. Clima frio: -40 Grau Validação Operacional
Melhores práticas de manutenção
- Inspeção: medição a laser do forro restante (min 3mm)
-Procedimento de cama: 20 paradas progressivas em 25-50-75% de torque
- Verificação de torque: medição de tensão do parafuso ultrassônico
- Controle de contaminação: ISO 4406 Classe 14/11/8 Óleo Hidráulico
Fronteiras de sustentabilidade
- Circularidade: as almofadas de recicleadia da Siemens alcançam 97% de recuperação de material
- Eliminação de PFAs: a tecnologia Fluorofree ™ da Solvay substituindo os ligantes tóxicos
- Pegada de carbono: as novas almofadas de Vestas reivindicam 60% menor co₂/kg vs. convencional
O futuro: 2025-2030 Tendências
- Fabricação aditiva: sinterização no local da almofada usando pós de metal
-fricção por fio: substituição preditiva via gêmeos digitais
- Freios supercondutores: eliminando o contato físico em turbinas de próxima geração
Conclusão
As pastilhas de freio da turbina eólica exemplificam a engenharia de "pequeno componente, impacto maciço". Com os diâmetros do rotor superiores a 250 metros e energias de parada única, superando 1 gigajoule, seu desempenho influencia diretamente o LCOE (custo de energia nivelado) através de:
- Availability (>Alvo de 99,5%)
- Custos de manutenção (15% da Opex)
- Longevidade do componente (vida útil de 7 a 10 anos)
À medida que as turbinas se escalam em direção a 20MW, os sistemas de freio se integrarão cada vez mais às superfícies de atrito que transformam a grade em interfaces inteligentes de gerenciamento de energia.
